3LPP-120 Θερμοσυστελλόμενα Μανίκια – Προστασία Σημείων Σύνδεσης σε Υψηλές Θερμοκρασίες για Επικαλυμμένους Αγωγούς 3LPP

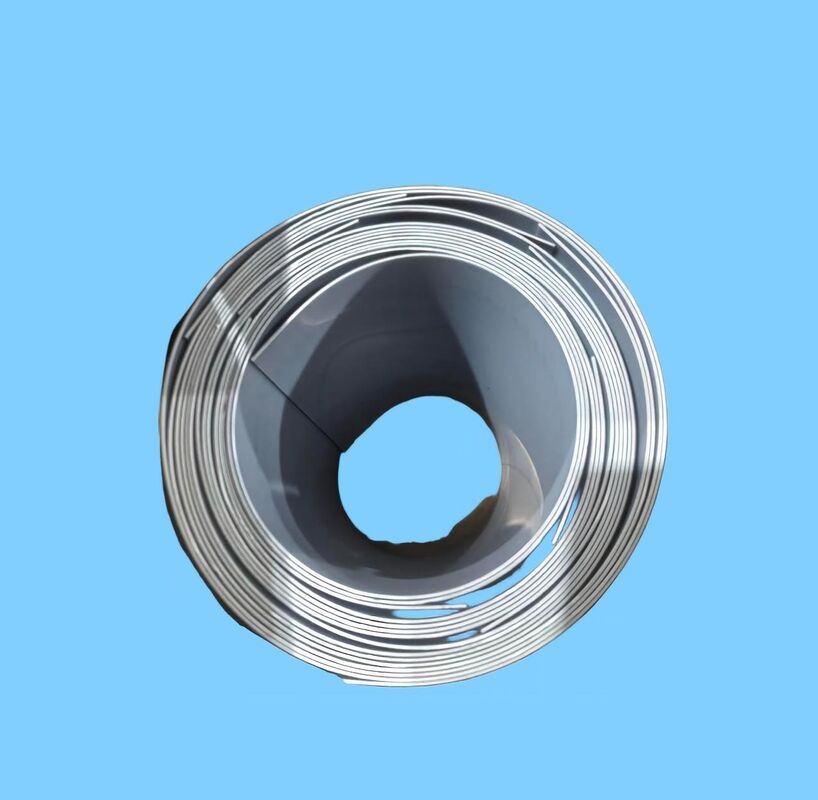

Θερμοσυστελλόμενο μανίκι HSS-3LPP 120

Επισκόπηση προϊόντος

Υπόστρωμα πολυπροπυλενίου με θερμοπλαστική υβριδική κόλλα. Αυτός ο συνδυασμός οδηγεί σε ένα προϊόν με την μηχανική προστασία του πολυπροπυλενίου και την ευκολία εγκατάστασης ενός
παραδοσιακού συγκολλητικού. Αυτό επιτρέπει επίσης χαμηλότερη θερμοκρασία προθέρμανσης και ταχύτερη εφαρμογή σε σχέση με τα παραδοσιακά συστήματα 3LPP.

Κατασκευή & Δομή στρώσεων

Το σύστημα 3LPP αναπαράγει την απόδοση των εργοστασιακά εφαρμοζόμενων επιστρώσεων τριών στρώσεων πολυπροπυλενίου μέσω μιας ακριβώς σχεδιασμένης δομής τριών στρώσεων:

• Στρώση 1 – Εποξειδικό αστάρι υψηλής Tg: Δύο συστατικών, χωρίς διαλύτες τροποποιημένο εποξειδικό με θερμοκρασία υαλώδους μετάπτωσης (Tg) ≥ 120C, παρέχοντας εξαιρετική πρόσφυση σε χάλυβα αμμοβολής (Sa 2.5). Αυτό το ανθεκτικό σε υψηλές θερμοκρασίες αστάρι σχηματίζει μια στιβαρή αντιδιαβρωτική βάση και εξασφαλίζει ισχυρή διαστρωματική συγκόλληση.
• Στρώση 2 – Κόλλα PP: Μια ειδικά διαμορφωμένη κόλλα συμπολυμερούς με βάση το πολυπροπυλένιο που δημιουργεί μια μόνιμη συγκόλληση σύντηξης μεταξύ του εποξειδικού ασταριού και του υποστρώματος PP. Η κόλλα διατηρεί την ακεραιότητα και την αντοχή ξεφλουδίσματος ακόμη και σε συνεχείς θερμοκρασίες λειτουργίας έως 120C, με μετρούμενη αντοχή ξεφλουδίσματος ≥4.5 N/mm στους 110C.
• Στρώση 3 – Υπόστρωμα PP διασταυρούμενης δικτύωσης με ακτινοβολία: Η εξωτερική στρώση χρησιμοποιεί τεχνολογία πολυπροπυλενίου διασταυρούμενης δικτύωσης με ακτινοβολία, σκληρυμένη με δέσμη ηλεκτρονίων για την επίτευξη ανώτερης μηχανικής αντοχής, σταθερότητας UV και χημικής αντοχής. Αυτό το προηγμένο υπόστρωμα παρέχει ένα στιβαρό φράγμα έναντι μηχανικών ζημιών, τάσεων εδάφους και σκληρών περιβαλλοντικών παραγόντων τυπικών εγκαταστάσεων σε ερήμους και θαλάσσια περιβάλλοντα.

Βασικά χαρακτηριστικά & Οφέλη

• Απόδοση σε υψηλές θερμοκρασίες: Συνεχής θερμοκρασία λειτουργίας έως 120C, ειδικά σχεδιασμένο για αγωγούς μεταφοράς αργού πετρελαίου και φυσικού αερίου υψηλής θερμοκρασίας στη Μέση Ανατολή.
• Ανώτερη αντοχή ξεφλουδίσματος: Παρέχει αντοχή ξεφλουδίσματος 27 N/mm στους 23C και 4.5 N/mm στους 110C (ASTM D1000), εξασφαλίζοντας αξιόπιστη μακροπρόθεσμη πρόσφυση υπό συνθήκες θερμικού κύκλου.
• Ανθεκτικό σε θαλάσσιο περιβάλλον: Εξαιρετική αντοχή σε ψεκασμό αλατιού, υγρασία και θαλάσσια ατμοσφαιρική διάβρωση, καθιστώντας το ιδανικό για υπεράκτιες πλατφόρμες και παράκτιες εγκαταστάσεις αγωγών.
• Γρήγορη εγκατάσταση: Χρησιμοποιώντας επαγωγικό θερμαντήρα μέσης συχνότητας, κάθε σύνδεσμος ολοκληρώνεται σε μόλις 5 λεπτά ανά σετ, μειώνοντας σημαντικά τον χρόνο κατασκευής στο πεδίο και το κόστος εργασίας.
• Τεχνολογία PP διασταυρούμενης δικτύωσης με ακτινοβολία: Πατενταρισμένη διεθνώς κορυφαία διαδικασία διασταυρούμενης δικτύωσης ενισχύει τη διαστατική σταθερότητα του υποστρώματος, την αντοχή σε κρούση και την μακροπρόθεσμη απόδοση γήρανσης σε σύγκριση με τα τυπικά μανίκια με βάση το PE.
• Πιστοποίηση ISO 21809-3:2016: Ανεξάρτητα ελεγμένο και πιστοποιημένο σύμφωνα με το τελευταίο διεθνές πρότυπο για την επίστρωση συνδέσεων πεδίου αγωγών.
• Αντοχή στην καθοδική αποκόλληση: Ελάχιστη CD σε αυξημένες θερμοκρασίες, εξασφαλίζοντας συμβατότητα με συστήματα καθοδικής προστασίας με επιβαλλόμενο ρεύμα.

Τεχνικές προδιαγραφές

Εφαρμογές

• Αγωγοί μεταφοράς αργού πετρελαίου υψηλής θερμοκρασίας (χερσαίοι στη Μέση Ανατολή)
• Κύριοι αγωγοί φυσικού αερίου που λειτουργούν πάνω από 80C
• Συνδέσεις ανυψωτήρων υπεράκτιων και υποθαλάσσιων αγωγών
• Σημεία εισόδου/εξόδου κατευθυντικής διάτρησης και οριζόντιας κατευθυντικής διάτρησης
• Επισκευή πεδίου εργοστασιακά εφαρμοζόμενων επιστρώσεων 3LPP
• Αγωγοί έγχυσης νερού και αγωγοί παραγόμενου νερού

Σύστημα εποξειδικού ασταριού

Το εποξειδικό αστάρι υψηλής Tg δύο συστατικών CNP-P-HT είναι ειδικά διαμορφωμένο για συμβατότητα με το σύστημα 3LPP. Με θερμοκρασία υαλώδους μετάπτωσης που υπερβαίνει τους 120C, διατηρεί την ακεραιότητα της πρόσφυσης σε όλο το εύρος θερμοκρασίας λειτουργίας. Το αστάρι εφαρμόζεται απευθείας στην καθαρισμένη περιοχή της σύνδεσης συγκόλλησης χρησιμοποιώντας κυλίνδρους αφρού πριν από την εγκατάσταση του μανικιού, παρέχοντας ένα επιπλέον στρώμα φραγμού και εξασφαλίζοντας μέγιστη αντοχή ξεφλουδίσματος μεταξύ του υποστρώματος χάλυβα και της κόλλας PP.

Συσκευασία & Διαθεσιμότητα

Διαθέσιμα πλάτη από 300mm έως 600mm και πάχη 2.5mm, 3.0mm και 3.5mm για να φιλοξενήσουν διαμέτρους σωλήνων από 200mm έως 1800mm. Παρέχεται σε τυπικές ξύλινες θήκες εξαγωγικής ποιότητας με επένδυση ανθεκτική στην υγρασία. Διαστάσεις κατά παραγγελία και διαμορφώσεις σε ρολό διαθέσιμες κατόπιν αιτήματος.
